HydroVentEurope
HydroVentEurope släcknings- och ventilationsröret är ett innovativt brandbekämpningsredskap som baserar sig på den amerikanske brandmannen Kevin O'Donnells uppfinning. Den är vidareutvecklad för att passa för europeiska förhållanden och skapar säkrare arbetsmiljö för brandmännen.
Det är ett kompletterande släckningsredskap vid lägenhetsbränder. (Går under benämning SV- rör i bruksanvisningen). En lägenhetsbrand startar oftast i slutna eller delvis slutna utrymmen där förbränningsluften är begränsad samt där röken och värmestrålningen har svårt att tränga ut. Exempel på lägenhetsbränder är brand inom en brandsektion, i källarutrymmen, vind eller industrihall. Produkten placeras i fönsteröppningens nedre kant. Med förlängningsröret kan produkten även användas till bränder på andravåningen från marknivå.
Konstruktion
1. Strålrörsventil 2. Släckningsventil 3. Ventilationsmunstycke 4. Släckningsmunstycke 5. Fönsterspik 6. Hållare 7. Skarvrör 8. Lås 9. Stängarrem
Tillverkningsmaterial: Aluminium
Längd: 2040 mm
Skarvrörs längd: 1870 mm
Totala längd: 3910 mm
Vikt: 12 kg
Användningstryck: 5-8 bar
Vattenförbrukning:
-Ventilation ca. 300 l/min
-Släckning ca. 130 l/min
Ventilationskapacitet: ca. 300 m3/min
Tillverkare: Oy KR Lift Ab
Funktion
-

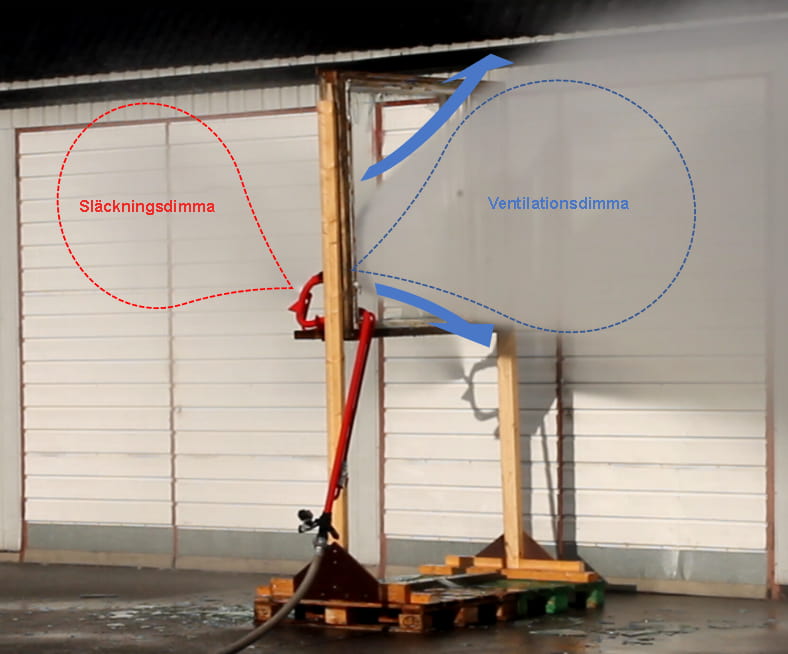

HydroVentEurope ventilerar utrymmen med ejektorprincip. Vattenflödet ur ventilationsmunstycket skapar undertryck i ventilationsöppningen så att rökgaserna strömmar ut ur öppningen från brandutrymmet. Förutsättning för bra rökventilering är att ordna ersättningsluft till utrymmen som ventileras.
-
Släckningsmunstycket tillför vatten till brandutrymmet och kyler ner brandgaserna samt skyddar ventilationsmunstycket från varma brandgaser som strömmar ut ur utrymmet.

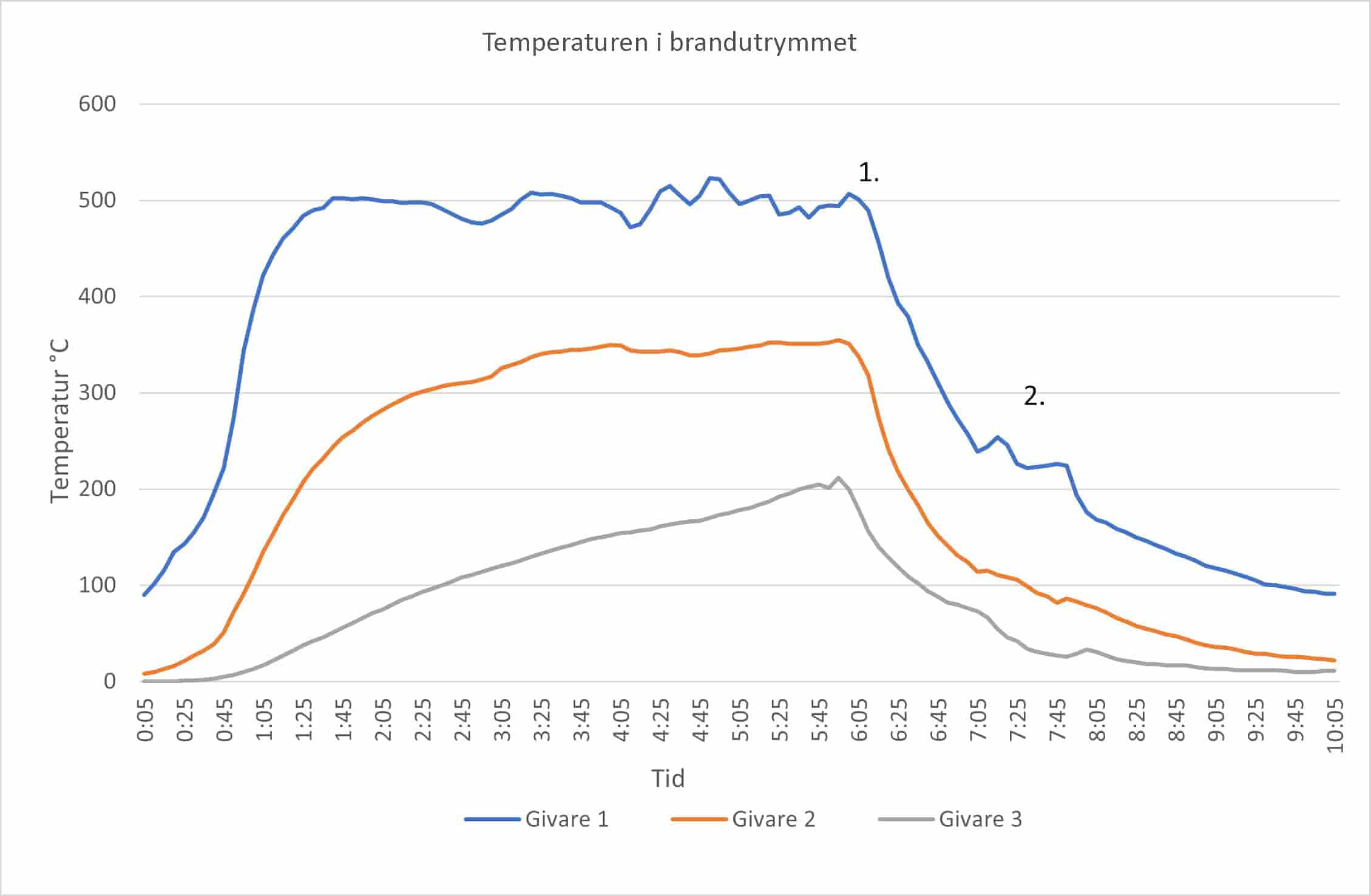

Lägenhetsbrand sluten
Temperaturen sjunker 300 ℃ på 1 min.
1. SV-Röret placeras i fönsteröppningen
2. Släckningsattack

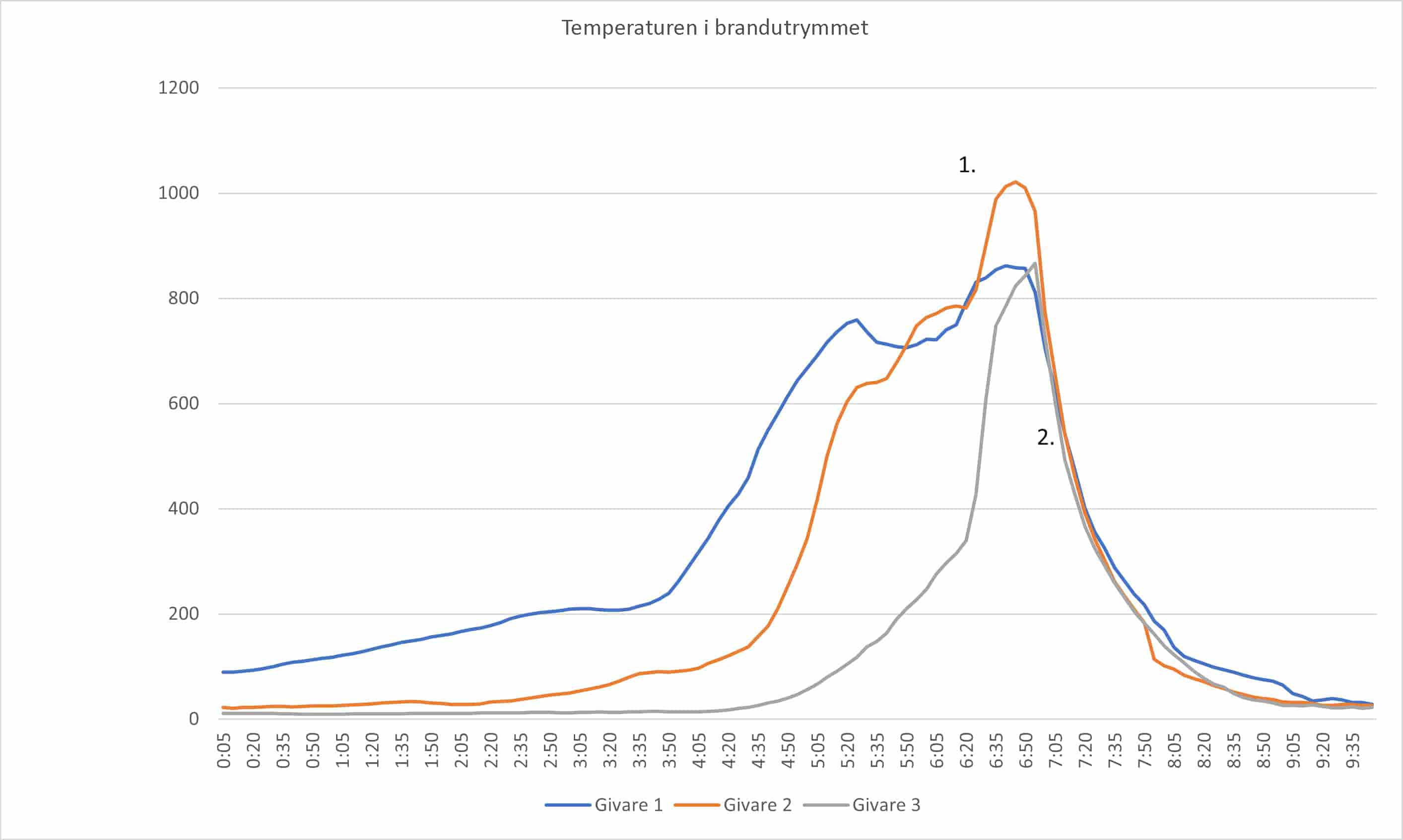

Lägenhetsbrand öppen
Temperaturen sjunker 800 ℃ på 1 min.
1. SV-Röret placeras i fönsteröppningen
2. Släckningsattack
Arbetssäkerhet
HydroVentEuropes okontrollerade rörelser är farliga!
HydroVentEurope är ett långt rör med ett munstycke på ändan. Om man öppnar strålrörsventilen utan att stöda röret kan rekylen förorsaka en okontrollerbar och farlig rörelse.
Placering av HydroVentEurope i fönstret till det brinnande utrymmet
Fösta våningen: Ställ dig vid sidan av fönstret när du söndrar
glaset. Placera ventilationsmunstycket mitt i fönsteröppningen.
Stöd röret mot väggen när du öppnar strålrörsventilen.
Andra våningen: Ställ dig vid sidan av fönstret när du söndrar
glaset. Placera ventilationsmunstycket mitt i fönsteröppningen.
Stöd röret mot väggen när du öppnar strålrörsventilen.
Ventileringsöppningen kan vara från 0,3-6m2. Om ventilationsöppningen är liten placera SV-röret så att ventilationsmunstycket kommer längre ut då blir ventilerings effekten bättre.
När skarvröret används stänger man släckningskranen med stängningsremmen.
Släckningsattack tillsammans med HydroVentEurope
Initialbranden tänds i ett rum på husets övervåning. Branden tilläts intensifieras och hela övervåningen på 45 m² fylldes med rök. HydroVentEurope placerades i rummets fönster. Ersättningsluft strömmade in genom ytterdörren via trapphuset. Värmekameran visade att temperaturen sjönk ca. 120 °C på 15 sekunder. Efter 1 min och 45 sek var sikten god i rummet var initialbranden fanns.
HydroVentEurope släckte inte initialbranden, men ventilerade ut varma brandgaser och vattenånga från brandutrymmet och gav släckningsparet tryggare omständigheter att släcka branden.
HydroVentEurope kombinerat med släckning utifrån
HydroVentEurope ventilerar husets övervåning. Båda munstycken är i bruk. Ersättningsluft strömmar in till övervåningen via de små fönstren samt fönstret på andra gaveln. Släckning utifrån kan påbörjas med t.ex. strålrör eller släckningsrör. På bilden används övervåningens små fönster. Om en liten stund ser man hur brandgasera ändrar färg från svart till ljusgrå. HydroVentEurope ventilerar ut varma brandgaser och samtidigt sugs vattnet som tillförs utifrån in i brandutrymmet.
Klarering av HydroVentEurope
-
HydroVentEurope fungerar som bäst tillsammans med ett rökdykarpar. Börja med att använda HydroVentEurope före släckningsattacken. Förstahandsrekognosering viktighet betonas!
-
På klareringsbilden gör styrkeledare/enhetschefen en rekognosering av objekten och konstaterar att initialbranden är i rummet, vars fönster finns på byggnadens högra sida. Då verksamheten är på förhand överenskommen så möjliggör det en snabb ibruktagning av HydroVentEurope. Man kan också ge en tilläggsorder om att klarera HydroVentEurope t.ex för att effektivera ventileringen via (rökgaslucka) i en industrihall.
Vattenförbrukning
SV-rörets vattenförbrukning är ca 450 l/min. Man bör alltså se till att klarera tilläggsvatten och att det finns tillräckligt med vatten att tillgå. I praktiken betyder detta att tankbilen är på plats eller kommer till platsen mycket snart efter att släckningsverksamheten har startats. När initialbranden är släck och endast ventilering utförs kan man strypa strålrörskranen det minskar vattenförbrukningen.
