HydroVentEurope

HydroVentEurope sammutus-ja tuuletusputki on innovatiivinen sammutusjärjestelmä, joka perustuu amerikkalaisen palomiehen, Kevin O'Donnellin keksintöön. Sitä on kehitetty edelleen soveltumaan eurooppalaisiin olosuhteisiin. Näin voidaan luoda pelastajille turvallisemmat työolosuhteet.

HydroVentEurope on täydentävä sammutusmenetelmä huonepaloissa. (Käyttöohjeissa nimityksellä ST-putki). Huonepalo alkaa yleensä suljetussa tai osittain suljetussa tilassa, missä palamisilman saatavuus on rajallinen ja josta savu ja lämpösäteily eivät pääse poistumaan esteettä. Huonepaloja ovat esimerkiksi asuinhuoneiston, palo-osaston, kellaritilan, ullakon tai teollisuushallin palot. Tuote asennetaan ikkunan alareunaan. Jatkoputken avulla voit käyttää tuotetta maan pinnalta 2. kerroksen paloihin.

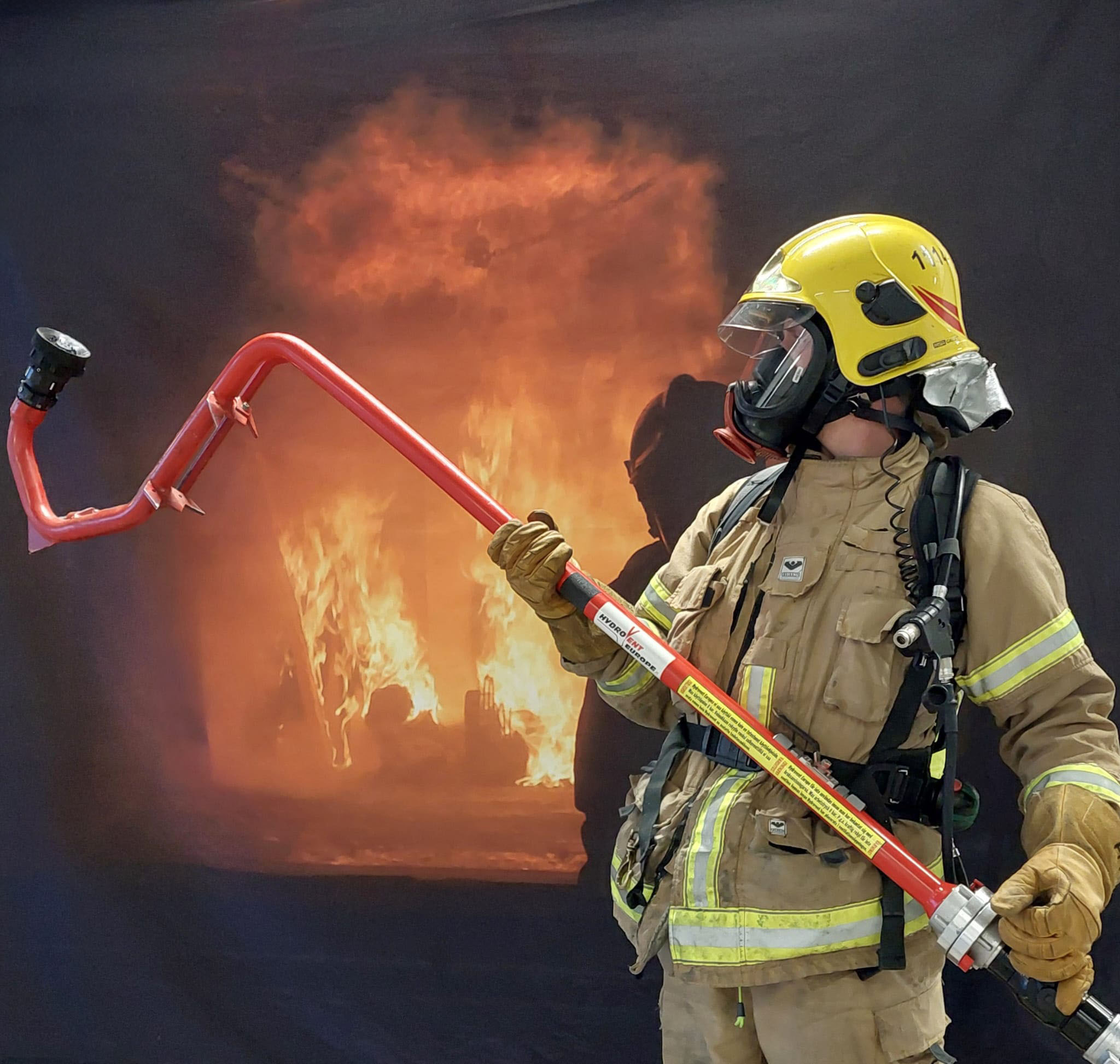

Palomies varusteissaan pitää tuotetta kädessään taustalla palavassa tilassa.

Rakenne

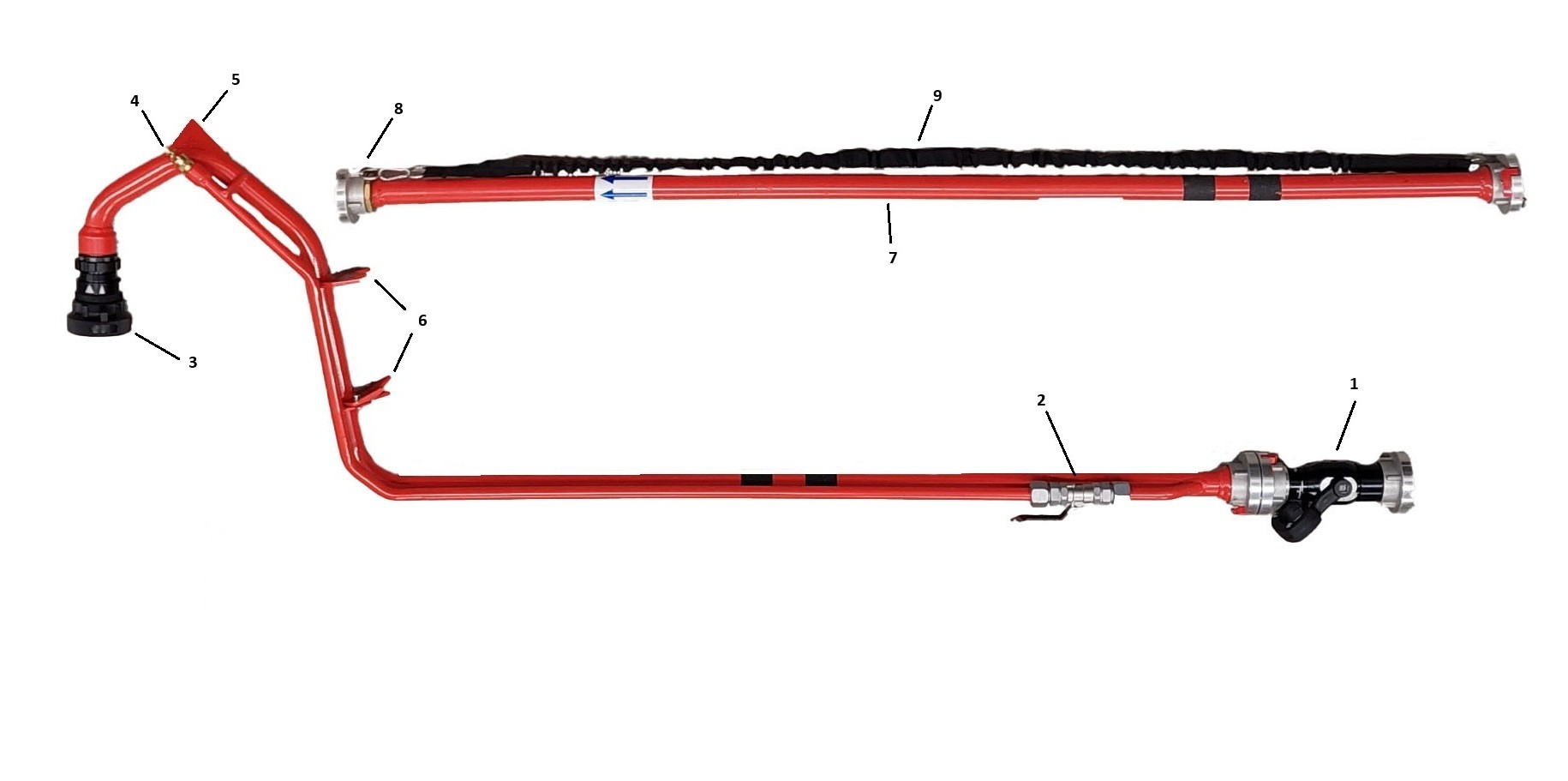

Kuva tuotteesta, jossa tuotteen eri osat on numeroitu.

1. Tuuletussuuttimen venttiili 2. Sammutussuuttimen venttiili 3. Tuuletussuutin 4. Sammutussuutin 5. Ikkunapiikki 6. Pidikehaka 7. Jatkoputki 8. Lukko 9. Sulkijaremmi

Valmistusmateriaali: alumiini
Pituus: 2040 mm
Jatkoputken pituus: 1870 mm
Kokonaispituus: 3910 mm
Paino: 12 kg

Käyttöpaine: 5-8 bar
Vedenkulutus:
Tuuletus n. 300 l/min
Sammutus n. 130 l/min
Tuuletuskapasiteetti: n. 300 m3/min

Valmistaja: Oy KR Lift

Toiminta

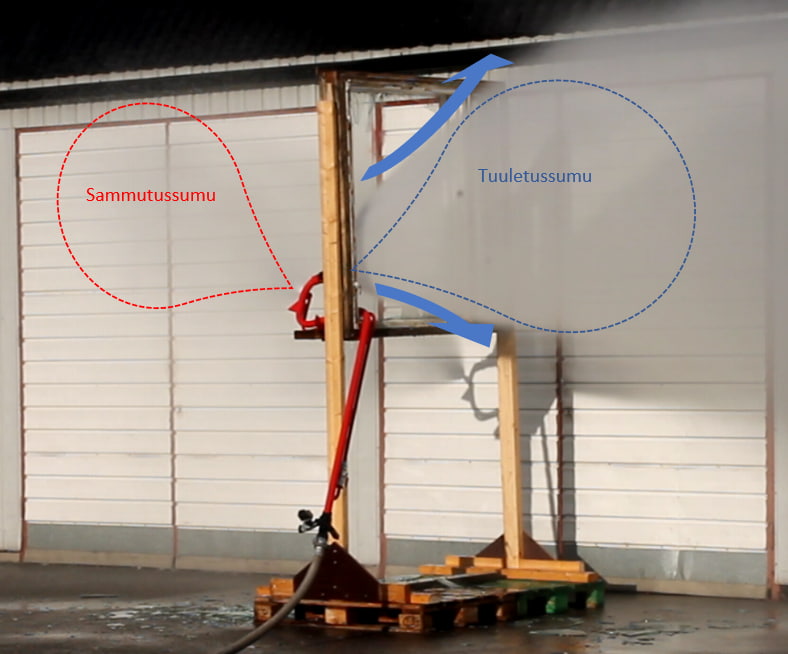

HydroVentEurope tuulettaa tilaa ejektorivaikutuksella. Tuuletussuuttimesta tulevan veden virtaus aiheuttaa imua tuuletusaukkoon, jolloin savukaasut purkautuvat aukon kautta ulos palotilasta. Edellytyksenä hyvälle savutuuletukselle on, että korvausilma on järjestetty tuuletettavaan tilaan.
Sammutussuutin toimittaa vettä palotilaan jäähdyttäen tilassa olevia savukaasuja ja suojelee tuuletussuutinta aukosta purkautuvilta kuumilta palokaasuilta.

Huoneistopalo suljettu

Lämpötila laski minuutissa 300 ℃.
1. ST-Putki asetetaan ikkunaan
2. Sammutushyökkäys

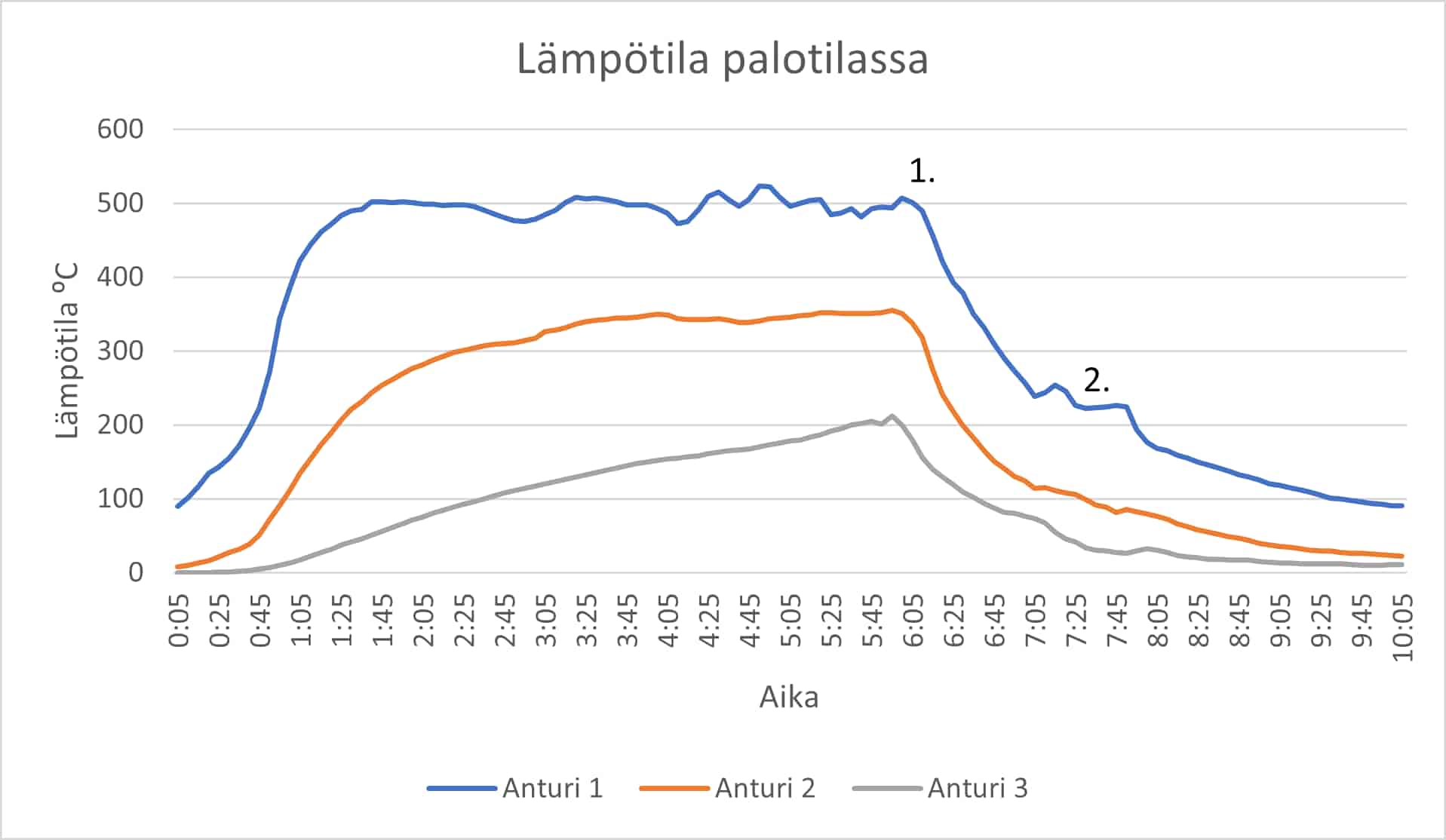

Kaavio, joka näyttää lämpötilan ja ajan muutoksen tuotetta käytettäessä suljetussa asuntopalossa.

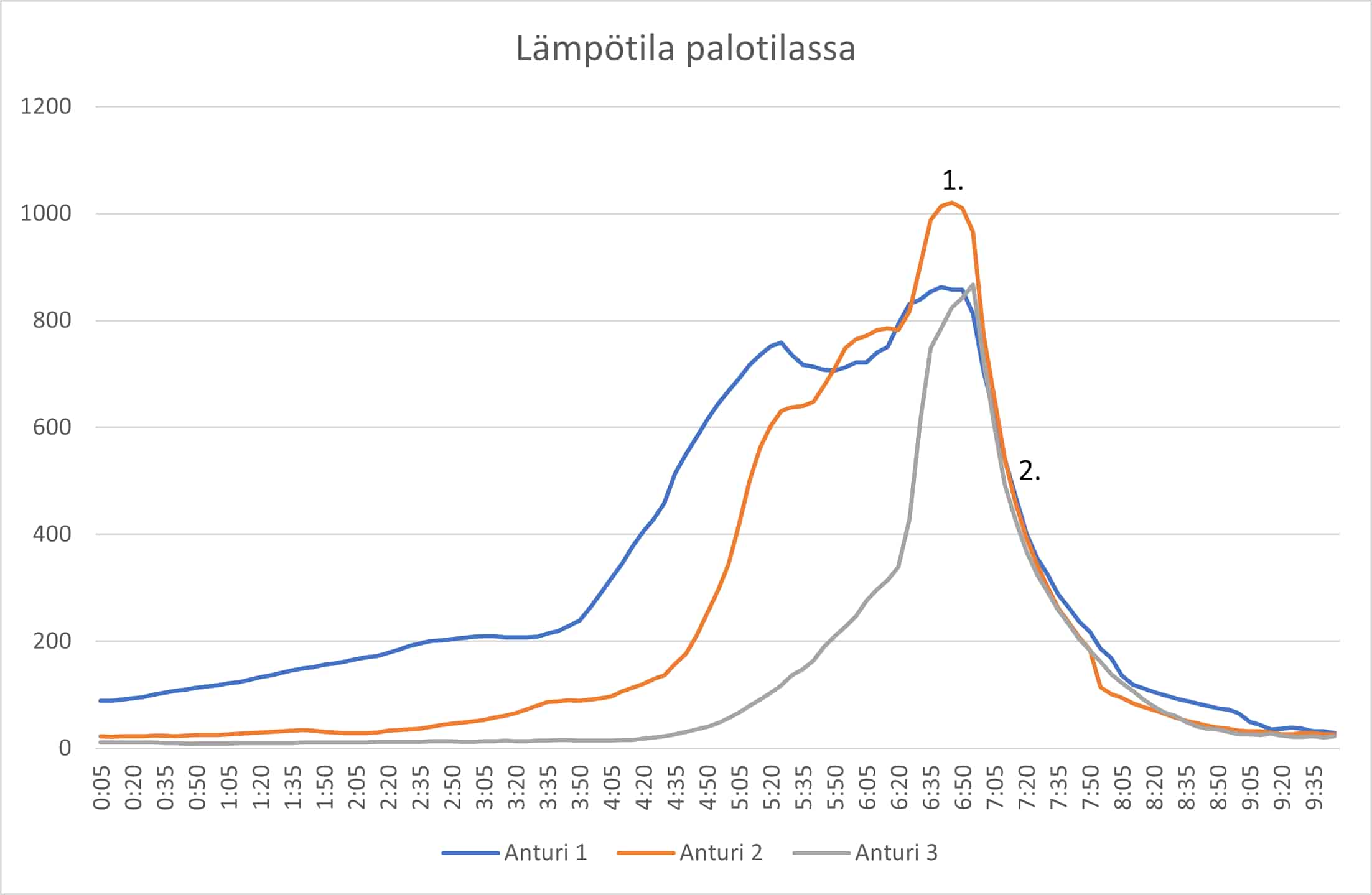

Kaavio, joka näyttää lämpötilan ja ajan muutoksen tuotetta käytettäessä avoimessa asuntopalossa.

Huoneistopalo avo

Lämpötila laski minuutissa 800 ℃.
1. ST-Putki asetetaan ikkunaan
2. Sammutushyökkäys

Työturvallisuus

HydroVentEuropea käytettäessä hallitsemattomat liikkeet ovat vaarallisia!

HydroVentEurope on putki, jonka päässä on tuuletussuutin. Tuuletussuuttimen venttiilin avaaminen, tukematta putkea, aiheuttaa hallitsemattoman ja vaarallisen liikkeen.

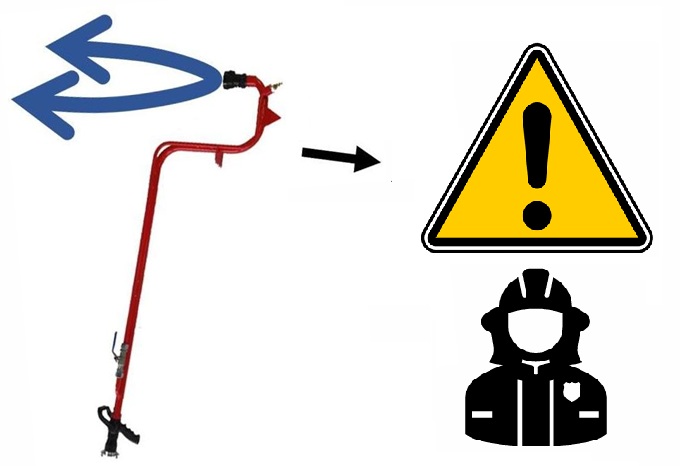

Kuva tuotteesta, joka havainnollistaa rekyylin vaarallisen liikkeen.

Käyttö

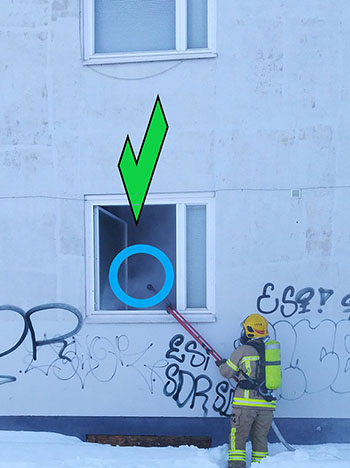

Demonstroi, miten tuote asetetaan turvallisesti ensimmäisen kerroksen palavan tilan ikkunaan.

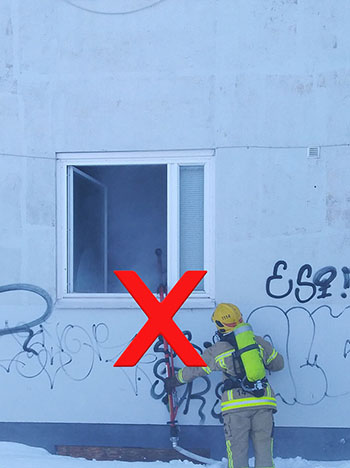

Demonstroi, miten tuotetta ei tule asettaa ensimmäisen kerroksen palavan tilan ikkunaan.

Ensimmäinen kerros: Seiso sivulla, kun rikot lasin. Aseta suutin ikkunan keskelle. Tue putki seinää vasten, kun avaat tuuletussuuttimen venttiilin.

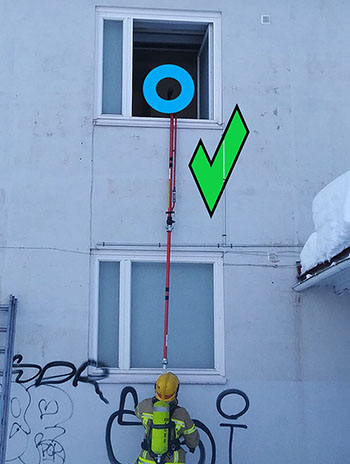

Demonstroi, miten tuote asetetaan turvallisesti toisen kerroksen palavan tilan ikkunaan.

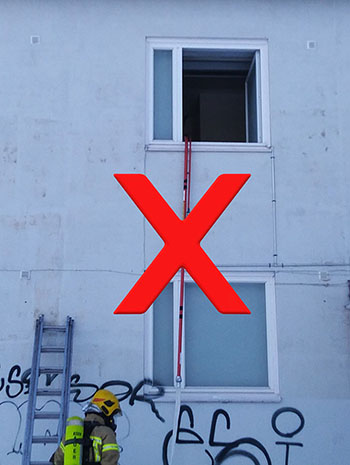

Demonstroi, miten tuotetta ei tule asettaa toisen kerroksen palavan tilan ikkunaan.

Toinen kerros: Seiso sivulla, kun rikot lasin. Aseta suutin ikkunan keskelle. Tue putki seinää vasten, kun avaat tuuletussuuttimen venttiilin.

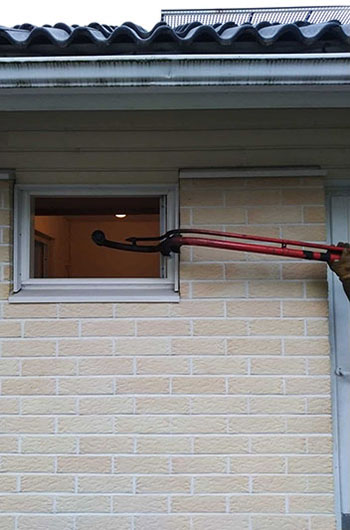

Demonstroi, miten tuote asetetaan pieneen ikkunaan.

Tuuletusaukon koko voi olla 0,3-6 m2. Jos tuuletusaukko on pieni. Aseta HydroVentEurope niin, että tuuletussuutin tulee enemmän ulos ikkunasta. Tämä tehostaa tuuletusta.

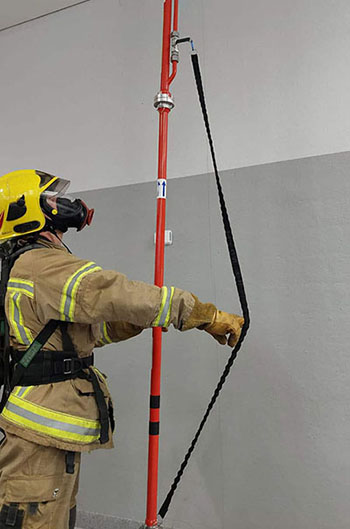

Varusteisiin pukeutunut palomies pitää kiinni tuotteen sammutusventtiilin hihnasta.

Kun jatkoputkea käytetään, sammutusventtiili suljetaan sulkuremmin avulla.

Sammutushyökkäys yhdessä HydroVentEuropen kanssa

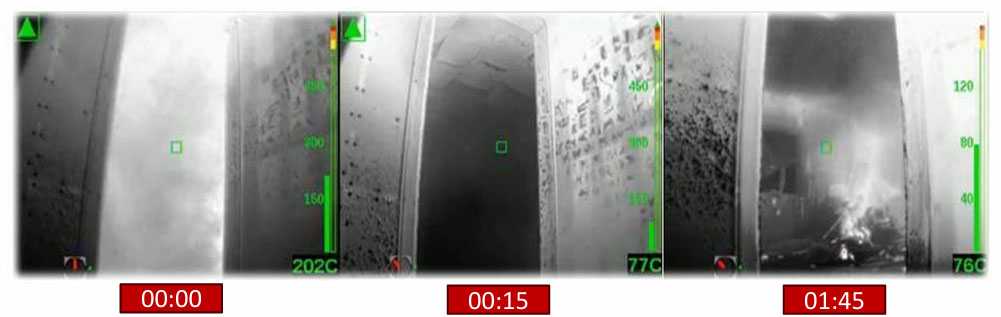

Kolmiosainen lämpökamerakuva, joka havainnollistaa ajan ja lämpötilan kehitystä palotilassa tuotteen sammutushyökkäyksen jälkeen.

Alkupalo sytytettiin talon yläkerrassa sijaitsevaan huoneeseen. Palon annettiin voimistua ja koko yläkerta, noin 45m², täyttyi savusta. Tämän jälkeen HydroVentEurope asetettiin huoneen ikkunaan. Korvausilma tilaan virtasi alakerran ovesta portaikon kautta. Lämpökamera osoitti, että lämpötila putosi noin 120°C 15 sekunnissa. 1 min ja 45 s asentamisen jälkeen koko huoneessa, jossa alkupalo sijaitsi, oli lähes täysi näkyvyys.

HydroVentEurope ei sammuttanut alkupaloa, mutta loi sammutusparille turvalliset olosuhteet alkupalon sammuttamiseen poistaen kuumat savukaasut ja vesihöyryn palotilasta.

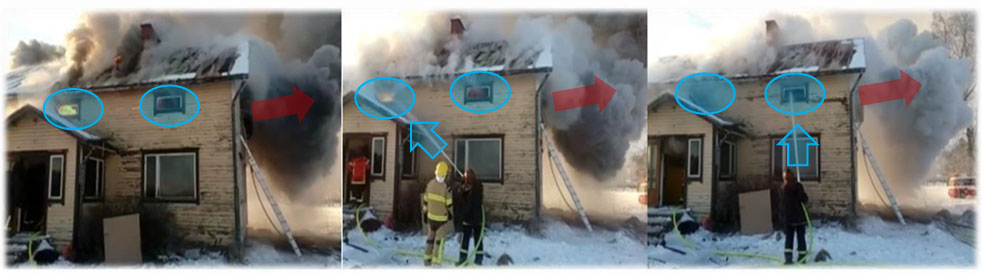

Kolmiosainen kuva palavan rakennuksen ulkopuolelta, jossa ympyrät ja nuolet osoittavat tuotteen turvallisen sijoituspaikan.

HydroVentEurope yhdistettynä ulkoapäin sammuttamiseen

HydroVentEuropella tuuletetaan talon yläkertaa. Molemmat suuttimet ovat käytössä. Korvausilmaa virtaa tilaan yläkerran pienten ikkunoiden kautta ja ikkunasta rakennuksen vastakkaisesta päädystä. Ulkoapäin sammuttaminen voidaan aloittaa esimerkiksi suihkuputkella tai muulla sammutusvälineellä. Kuvan esimerkissä hyödynnetään yläkerran pieniä ikkunoita. Vähän ajan kuluttua huomataan, kuinka savukaasujen väri muuttuu mustasta vaalean harmaaksi. HydroVentEurope poistaa kuumat savukaasut ja samalla se imee ulkoapäin laitetun veden palotilaan.

HydroVentEuropen selvitys

HydroVentEurope toimii parhaiten, kun sitä käytetään yhdessä savusukeltavan parin kanssa. Tällöin putken käyttö olisi hyvä aloittaa ennen sammutushyökkäystä. Alkutiedustelun merkitys korostuu!
Selvityskuvassa ryhmänjohtaja tiedustelee kohteen ja toteaa alkupalon olevan huoneessa, jonka ikkuna on rakennuksen oikealla puolella. Kun toiminta on ennalta sovittua, HydroVentEuropen nopea käyttöönotto on mahdollista. HydroVentEuropen voi myös käskeä lisäselvityksenä esimerkiksi tehostamaan teollisuushallin savunpoistoa savunpoistoluukusta.

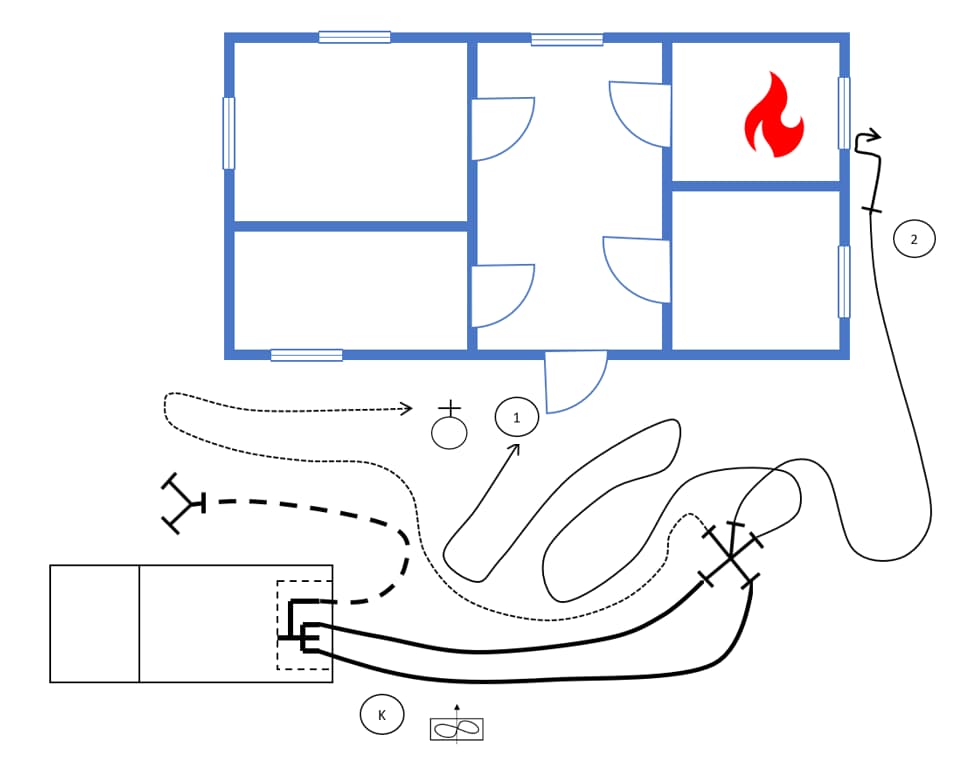

Havainnollistettu kuva tuotteen avulla tehtävästä tilan varmistamisesta.

Vedenkulutus

ST-putken vedenkulutus on noin 450 l/min. Huolehdi lisäveden selvittämisestä ja riittävästä vedensaannista. Käytännössä se tarkoittaa sitä, että säiliöauto on paikalla tai tulee paikalle heti sammutustöiden alettua. Kun alkupalo on sammutettu ja vain savutuuletus on käynnissä, voidaan tuuletussuuttimen venttiiliä supistaa. Tämä vähentää vedenkulutusta.
